在工业自动化应用领域中,工控机(Industrial Personal Computer, IPC)作为核心控制单元,承担着与各种外部设备(如传感器、执行器等)进行数据传输和通信的重要任务。COM口,即串行通信口,是工控机与外部设备之间进行数据交换的关键接口之一。对于拥有8个COM口的工控机(以下简称8COM工控机),正确识别并设置这些端口对于确保系统稳定运行至关重要。以下将详细阐述8COM工控机COM口的识别与端口设置过程。
一、COM口识别

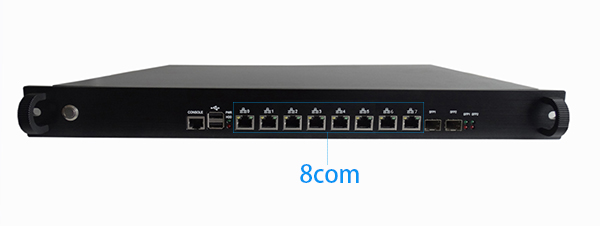

1. 物理位置识别

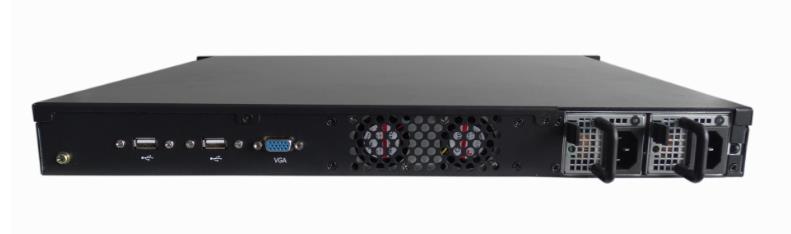

- 首先,需要找到工控机上的所有COM口。这些接口通常位于工控机的背面或侧面,具有多个针脚,用于与外部设备连接。通过观察针脚的排列和数量,可以初步判断其类型(如RS-232、RS-485等)。
- 在某些情况下,工控机可能配备了扩展卡以增加COM口数量。这些扩展卡(如PCI-1602 RS485扩展卡、MOXA-C104 RS232扩展卡)通常会有明显的标识,并连接在工控机的PCI插槽上。
2. 系统识别
- 在Windows操作系统中,可以通过设备管理器来查看和识别COM口。具体步骤为:鼠标右键单击桌面“此电脑”图标,选择“管理”,然后点击“设备管理器”,在“端口(COM和LPT)”项下,可以列出所有已识别的COM口及其编号(如COM1、COM2...COM8)。
- 需要注意的是,系统识别的COM口编号可能与物理接口的实际位置不完全对应,特别是在使用扩展卡时。因此,在连接外部设备时,需要根据设备管理器中的编号进行连接,而非仅仅依据物理位置。
二、端口设置
1. 硬件连接
- 在进行端口设置之前,首先需要确保硬件连接正确无误。使用合适的串口线(如RS-232线、RS-485线等)将工控机与外部设备连接起来,并确保连接牢固可靠。同时,注意区分不同COM口的类型,以匹配相应的外部设备。
2. BIOS配置(如需要)
- 在某些情况下,可能需要进入BIOS设置界面来启用或禁用特定的COM口。这通常可以通过在启动时按下特定的键(如Del键、F2键等)来实现。在BIOS中,找到与端口相关的选项,并根据需要进行配置。需要注意的是,并非所有工控机都需要在BIOS中设置COM口,这取决于具体的硬件和BIOS版本。
3. 驱动程序安装
- 为了确保端口的正常运作,需要安装相应的驱动程序。这些驱动程序通常包含在工控机的驱动程序包中,或者可以从工控机的制造商官方网站下载。安装驱动程序后,系统会识别并管理端口,使其能够与外部设备进行通信。
4. 软件配置
- 最后,需要使用专业的软件来配置端口的通信参数。这些参数包括波特率、数据位、停止位和校验位等,需要根据外部设备的通信协议进行设置。例如,如果外部设备支持9600bps的波特率和8个数据位,那么工控机的相应COM口也应设置为相同的参数。
- 在配置过程中,可以使用串口调试助手、超级终端等调试软件来测试端口的通信是否正常。通过发送一些测试数据来验证数据的收发是否准确无误。
三、注意事项
- 保持参数一致:在设置过程中,务必确保工控机与外部设备的通信参数完全一致,否则可能会导致通信失败。
- 备份原始设置:在进行通讯设置前,更好
先备份一份原始设置,以便在出现问题时能够快速恢复。
- 定期检查与维护:定期对端口进行检查和维护,包括清洁端口、检查线缆是否磨损或损坏以及更新驱动程序以保持兼容性等。
综上所述,8COM工控机COM口的识别与端口设置是一个涉及硬件和软件多个层面的复杂过程。通过仔细的物理位置识别、系统识别、硬件连接、BIOS配置(如需要)、驱动程序安装和软件配置等步骤,可以确保工控机与外部设备之间的稳定通信。同时,注意事项的执行也是保证系统稳定运行的重要环节。
