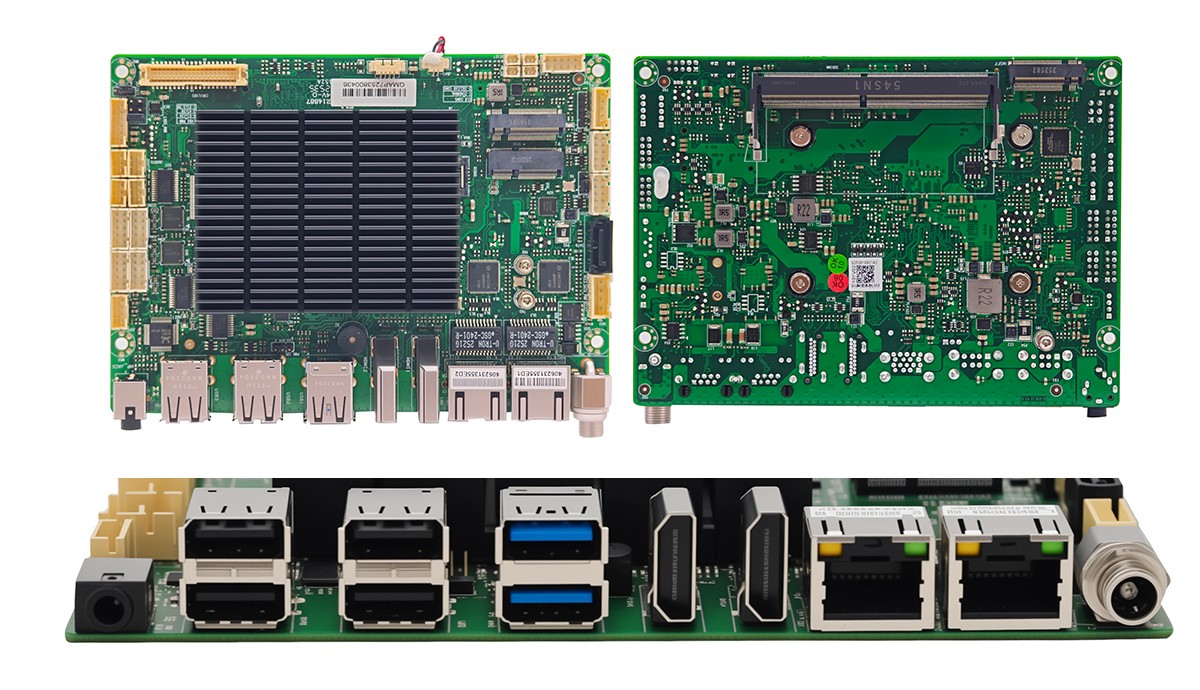

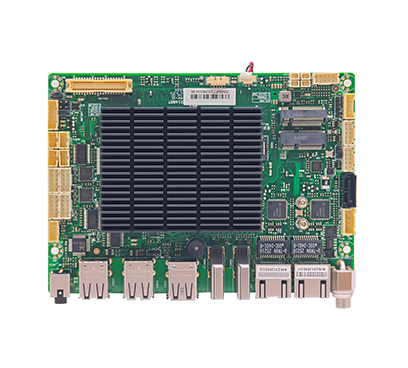

同心3.5寸嵌入式主板 ES3-J6412DL26B

CPU/GPU

板贴 Intel® J6412 CPU

内存

1 个 DDR4 SO-DIMM 笔记本插槽，最多支持 16GB SDRAM (主板背面）

存储

1×SATA3.0  ，1 个 M.2（支持 SATA 、NVME ， 主板背面)

声卡

Realtek 声卡，一个音频输入、输出插孔，1 各内置 4P SPK 插针

网卡

2 个 Intel i210 芯片千兆网口

显示

CPU 集成显卡

显示接口

2×HDMI； 1 ×LVDS（EDP 可选），支持异步三显

USB2.0

9

USB3.0

2

GPIO

8 位

COM

2 个 9PRS232 串口，2 个 9PRS232/485 串口并带电，2 个 3P    RS232/TTL 串口

背板 I / O

DC in,      2 RJ45 LAN,    2HDMI,    2USB3.0,    4USB2.0,    Line-out/in

板载插针 I / O

5USB2.0 ,    6 COM ,      CLR_CMOS ,    CPU fan power , GPIO Front panel ,    Speaker,        2P DC in,    LVDS(or EDP),     invert

扩展

2M.2    (M.2 2230 支持 WIFI 蓝牙， M.2 3042/3052 支持 4G/5G ，有 SIM 插针)

系统

支持 Windows（WIN10, WIN 11 ... ），Linux

Mechanical & Environmental

供电方式

DC 12V

散热方式

散热片或 风扇

尺寸(L×W)

146mm×102mm

工作温度

-30~55℃

储存温度

-40~75℃

环境湿度

0~90%空气湿度，无冷凝

包装清单

ES3-J6412DL26B 主板×1 ，COM 线×2
