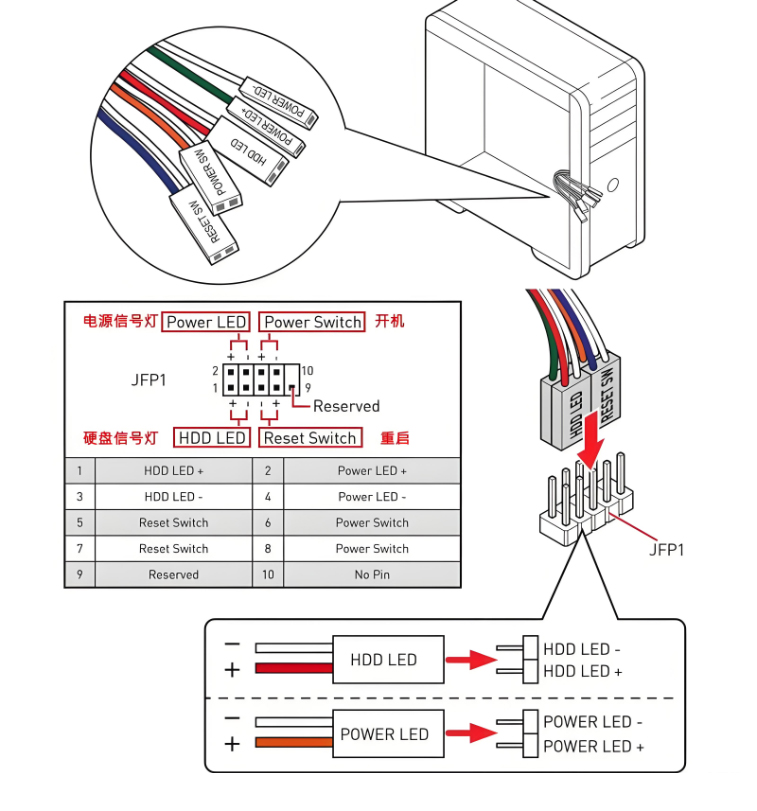

工业平板电脑主板开机线接线图：解锁硬件接线的正确方法

随着工业自动化的快速发展，工业平板电脑已成为许多行业不可或缺的核心设备。它们不仅具备普通计算机的所有功能，还能在高温、潮湿、灰尘等恶劣环境下稳定运行。为了让这些强大的工具顺利开机并正常工作，正确的硬件接线非常重要。而在工业平板电脑的硬件系统中，主板的开机线接线就是关键的一环。

什么是工业平板电脑的开机线？

在工业平板电脑的主板上，开机线是用来控制电源开关的，它能够接收来自外部电源管理系统的信号，启动或关闭设备。当我们按下电脑的电源开关时，开机线会将信号传递到主板上的电源管理电路，从而完成开机过程。

开机线通常由电源按钮与主板上的相应接口连接，用户通过按下按钮来启动设备。对于一些自定义要求较高的工业应用，可能还需要设置不同的电源开关方式，这时，开机线的连接方式就显得尤为重要。

为什么需要了解开机线的接线图？

对于工业平板电脑的使用者和维护人员而言，了解开机线的接线图至关重要。接线不当可能导致设备无法启动，甚至可能损坏硬件。如果开机线连接错误，可能会出现电源按钮无法工作、启动失败，或是电源管理电路受到损坏等问题。因此，掌握正确的接线方法能够帮助使用者高效、安全地完成硬件接线操作。

开机线的基本接线步骤

准备工作

确保工业平板电脑的电源已经关闭，避免电击或短路等安全隐患。拆开设备外壳，找到主板上标明的电源接口位置。通常，开机线的接口会标注为“PWR”或“POWER”。查看主板说明书，确认接口的具体位置。

连接电源按钮

将电源按钮的线缆连接到主板上相应的“PWR”接口。此时，需要注意电源按钮与主板接口之间的极性关系。如果接错了极性，开机按钮可能无法正常工作。

检查连接

确认开机按钮与主板接口连接紧密，避免出现松动现象。松动的接线可能会导致启动信号传输不稳定，从而影响开机操作。

测试启动功能

完成接线后，可以通过按下电源按钮测试开机是否顺利。如果设备正常启动，则说明接线正确；如果无法启动，可能需要重新检查接线是否存在问题。

常见接线问题与解决办法

尽管开机线的接线步骤看似简单，但在实际操作中，有时候会出现一些常见问题。例如，接线时电源按钮无法正常响应，或者设备无法成功启动。针对这些问题，用户可以采取以下解决办法：

检查线缆连接：确认电源按钮与主板的接线是否正确，确保没有出现接触不良或接反极性的问题。

测试电源按钮：有时候问题并不出在主板上，而是电源按钮本身出现故障。可以通过替换电源按钮来进行排查。

查看主板指示灯：有些工业平板电脑的主板上设有指示灯，亮起或闪烁的灯光可能指示着电源系统的工作状态。根据这些指示灯的状态，用户可以快速判断接线是否正确。

通过这些简单的步骤，您可以轻松检查并解决开机线接线中可能出现的问题，确保设备的正常运行。

电源管理与开机线的相关性

除了基本的接线问题，电源管理也是开机线接线中的一项重要内容。在一些高端工业平板电脑中，电源管理系统可能会包含多个电源输入接口，以便满足不同环境下的电源需求。例如，某些设备可能支持双电源输入，或者需要通过外部电源管理模块进行控制。

在这些情况下，开机线不仅仅起到简单的电源开启作用，还可能需要与其他控制系统进行配合，以便进行电源切换、备用电池管理等功能。因此，在接线之前，了解设备的电源管理系统结构和工作原理非常关键。

常见的电源管理模式

单电源模式

在大多数工业平板电脑中，采用单一电源模式，所有电源需求都通过一个电源线连接。这时，开机线的接线方式相对简单，通常只需要将开机按钮与主板连接即可。

双电源模式

有些设备需要双电源模式来保证更高的稳定性或更强的电源供应。在这种模式下，用户需要根据电源接口的标示，正确连接两个电源线，并确保开机线能够触发两个电源的工作。

外部电源管理模式

对于一些高端或定制化的工业平板电脑，可能采用外部电源管理模块，这时开机线的接线需要与外部电源控制系统协调，用户可以参考相关文档进行接线。

如何应对复杂的接线环境？

在一些较为复杂的应用场景中，可能存在多个开机按钮或多个电源管理系统。在这种情况下，开机线的接线就需要根据具体需求进行设计。用户可以根据主板上提供的多个接口，选择合适的接口进行连接，确保设备能够顺利启动。

工业平板电脑的主板开机线接线是一个看似简单却极为重要的环节，正确接线不仅能够确保设备正常启动，还能避免由于接线不当导致的硬件损坏。通过了解开机线的接线图和相关操作步骤，您将能够更加高效地完成硬件接线任务，确保设备稳定运行。如果在实际操作中遇到问题，不妨参考本文提供的解决方法，相信您一定能够顺利完成接线工作。
