触摸屏与工控机的连接方式:简便与高效的智能工业控制解决方案

发布时间:2024/11/28   点击量:7347

在现代工业自动化控制中,触摸屏与工控机的结合已成为不可或缺的一部分。随着智能制造和工业4.0的推进,触摸屏做为人机界面的核心设备,广泛应用于各种工业控制系统,而工业控制机做为机器设备的“大脑”,担负起数据处理、控制与监督的任务。如何把二者高效、平稳地连接下去,已成为工业自动化控制设计中的一个重要课题。

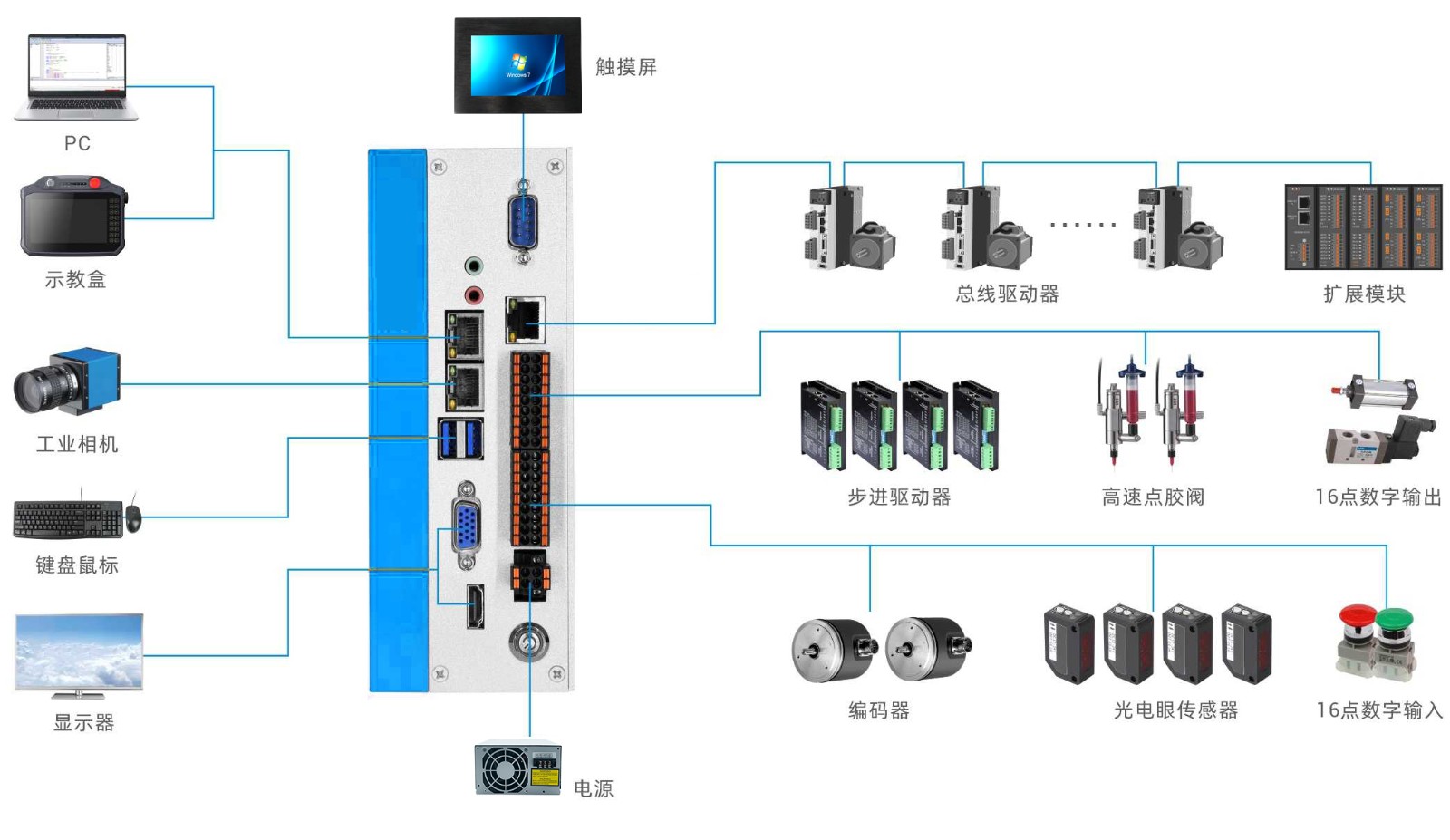

触摸屏与工控机的连接方式:简便与高效的智能工业控制解决方案


1、触摸屏与工控机接口方法的多样化发展

触摸屏与工控机的连接方法并不单一。随着技术的发展,越来越多连接方法被应用到特定工业系统内。从最传统的串口连接、并口连接到当前的数据连接、USB连接等方式,技术发展极大地丰富了工业整个系统的建设模式。

1.串口连接
串口(RS232或RS485)是工业控制器和触摸屏中间最早的方式之一。依据串口传送数据,工业控制器和触摸屏中间能够实现双向通信。串口连接的优势是结构紧凑,质优价廉,适用一些对数据传输速率要求不高的地区。尤其是在旧设备或需要远程传输的环境里,RS485串口连接仍具有较高的实际意义。

串口连接的不足也很明显。串口传输速率低,无法满足经常数据交互和大数据传输的需求。串口连接的电缆限制了灵活性,在电磁干扰高的工业环境里容易出现传送数据错误。

2.并口连接
并口接口主要通过并行传输的数据线进行工业控制器和触摸屏间的数据传输。并口接口的优势是其传输速度相对较快,适用大带宽的应用场合。因为并口连接线数量大、拼装繁杂、信号质量要求高,这类接口方式在现代工业中渐渐淘汰。

3.USB连接
随着计算机技术的发展,USB插孔已成为工业控制系统连接中常用的一种方式。USB接口方式的更大 优点则是迅速传送数据能力与即插即用的特征,使之广泛用于触摸屏和工业控制机间的连接。依据USB插座,触摸屏和工业控制板能够实现快速、高效的数据传输,USB插座还能为触摸屏给予电源,减少额外电源规定。

USB插座具有极强的抗干扰性,能够在复杂的工业环境里高效运行。因而,在当代工业自动化控制中,USB连接慢慢取代了传统的串口和并口连接。

4.数据连接
近些年,随着工业网络技术的不断进步,工业以太网(Ethernet)、ModbusTCP/IP等网络通信协议广泛用于工业自动化控制中。根据数据连接,触摸屏和工业控制机之间的通信速度更快,间隔更远,乃至可以跨越多个测量点开展数据通讯。数据连接的优势是其稳定性和扩展性,尤其适用于规模性分布式控制系统。

工业控制机依据局域网或局域网与触摸屏连接,完成实时监控、远程调试和信息共享,大大提升了系统的智能化和自动化程度。比如,依据以太网连接,作业人员可以在监控系统监管全部工厂的设备状态,乃至进行远程故障调研和维护。

5.无线连接
无线连接方法是近些年工业自动化控制中逐渐兴起的一种新型接口方式。依据WiWi,-Fi、蓝牙、ZigBee等无线技术,工业控制器和触摸屏可以在不受物理连接限定的情况下去通讯。这类接口尤其适用于一些严苛或无法铺装物理线路地区,如大型工厂车间、危险环境等。

无线连接的主要特点是其稳定性和便捷性,减少了对传统有线连接的依赖,并可以融入一些瞬息万变的工作环境。无线通讯受信号覆盖范围及稳定性的危害,因此在使用时需要考虑环境要素和通讯协议的挑选。

二、选择合适的接口方法:应依据主要用途明确

不同的工业主要用途对触摸屏和工业控制机间的连接方法有不同的要求。选择合适的接口方式不仅提高了系统稳定性和响应速度,而且还能优化软件的总体成本。

1.针对小系统和简单运用
在一些对传送数据要求不高的小型工业控制系统或运用中,串口或USB接口方法往往能符合要求。串口连接成本低,安装维护简易,适用响应速度规定低设备间传送数据;USB连接尤其适用于小型节能型设备,可简化设备安装。

2.大型工业系统或繁杂运用
在大规模或繁杂的工业自动化控制中,数据连接和无线连接通常具有更多的优势。尤其是在必须及时传送数据、设备远程控制和系统集成的区域,根据数据连接能够实现更高效的数据传输和更灵活的设备维护。

比如,在各类生产厂的自动化装配线中,以太网连接的工业控制器和触摸屏不但可以进行实时监控与使用,而且还能适用多个工业控制器和多个触摸屏之间的协调。无线连接适用一些比较严格或需要更高灵活性的应用程序情景。

3.高端应用及特别要求
在一些高端工业行业,可以考虑更为复杂接口方式。比如,在车辆工业、航空工程等行业,往往需要进行最准确、更有效的操纵。这时,触摸屏和工业控制机的连接要求非常高,往往需要根据具体的行业标准和标准规范选择合适的接口方式。

在挑选触摸屏和工业控制机间的连接方式时,还要考虑到以下因素:

三、信号可靠性和抗干扰性

工业环境下的设备通常需要在相对极端条件下运作,如高温、湿度、振动和电磁干扰。在这种环境下,传送数据的稳定性和抗干扰性至关重要。为了确保触摸屏与工业控制机稳定连接,挑选高干扰的通信方式至关重要。

比如,串口连接里的RS485标准有较强的抗干扰性,适用远程传输,而USB连接有较强的抗电磁干扰水准,可以确保繁杂工业条件下的可靠运行。数据连接和无线连接方式,尤其是在工业以太网和Wi-Fi协议中,通常根据技术优化来提升抗干扰性,以保证系统稳定性。

四、数据传输速度和带宽

在不同应用程序中,对数据传输速度的需求也各有不同。比如,在很多实时数据处理和高频掌控的地区,选择适合迅速传送数据的USB、以太网或无线网络的连接方法将更合适。针对一些简单的监测和操作任务,串口连接能够符合要求。

为了实现项目需求,开发者可以根据触摸屏和工业控制机中间所需的带宽、响应时间和数据量选择合适的接口,以达到更佳 的系统性能。

五、便捷性和维护性

针对工业控制系统而言,便捷性和维护性也是一个非常重要的参考标准。USB连接和信息连接因其“即插即用”的特征,使设备的安装与维护更加简单。尤其是在必须经常换设备和更新系统的环境里,简单连接方法可以大大降低系统维护的难度和成本。

工控机与触摸屏的连接也应便于故障处理和诊断。选用便于调节的连接方法,可快速准确地定位与解决系统异常,降低关机时间。

六、汇总:提升接口方式,提升工业操纵效率

触摸屏与工控机间的连接直接影响全部工业操纵自动化系统稳定性、响应速度和维护费用。实际应用中,不仅要考虑传输速度、带宽、抗干扰等性能参数,还要根据实际的业务需求、气候条件及系统规模开展合理的选择。

无论是通过传统串口连接,还是现代USB、网络与无线连接方式的重点是完成工业控制板与触摸屏中间的有效协作,保证工业自动化控制在稳定性、智能性及使用便捷性层面达到更好 均衡。通过对各种接口方式特点和应用领域的充分了解,能够在设计和执行过程中作出更好 决策,提升全部工业系统智能水准和生产效率。
