工业主板BIOS中设置LVDS的全面指南

发布时间:2024/11/27   点击量:6034

在现代机械设备和嵌入式系统中,显示接口挑选设置对系统的稳定性和性能至关重要。而LVDS(LowVoltageDifferentialSignaling,低压差信号)作为一种高效、节能型的显示插口,广泛应用于各种嵌入式设备、工业监控系统以及订制显示设备上。怎样在工业主板的BIOS中设置LVDS已成为很多工程师和开发者关注的重点。本文将详细讲解工业主板BIOS中设置LVDS基本知识,帮助你提升显示效果,提高系统性能。

1.什么叫LVDS?

在了解如何在BIOS中设置LVDS以前,使我们简要介绍一下LVDS的基本概念。LVDS是一种用于迅速传送数据信号的技术。它通过差分信号传送数据,功耗低,抗干扰性高,信号可靠性好。这使得LVDS变成显示屏、LCD屏幕以及工业设备中显示导出的理想选择。

和传统TTL(Transistor-TransistorLogic)不同信号,LVDS信号选用二根导线传送数据。这种差异数据传输技术可以有效减少传送数据里的电磁干扰,维持远程传输中的高传送数据品质。因而,LVDS广泛用于LCD、LED显示器和工业设备中的图象显示。

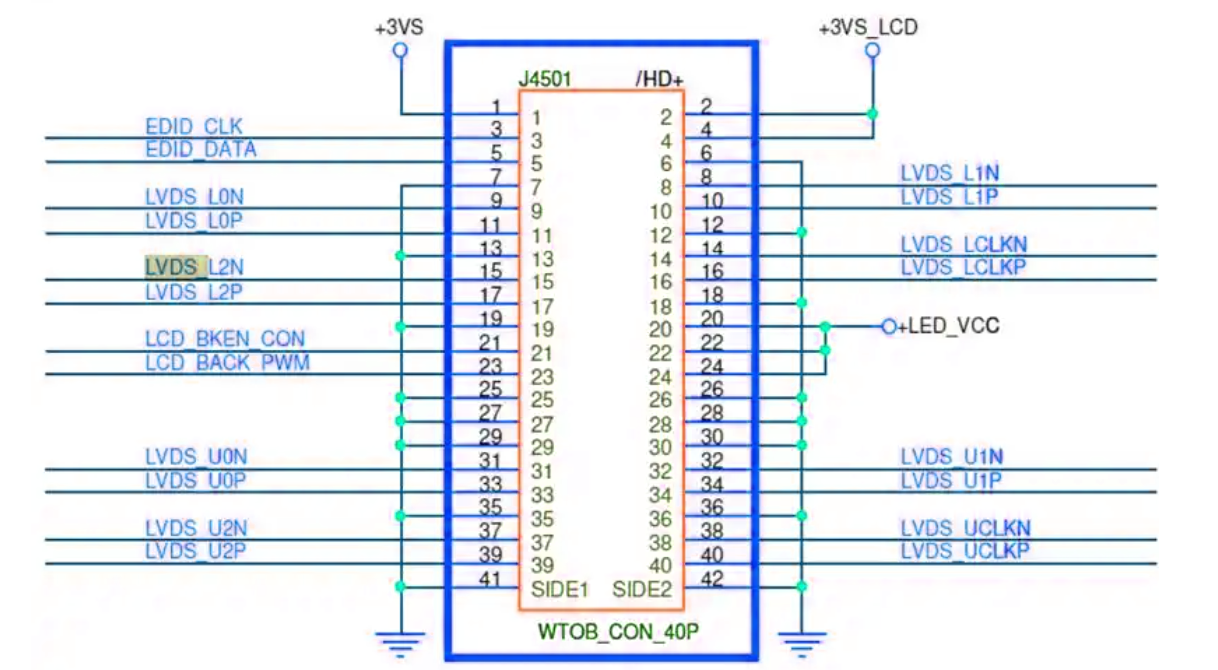

工业主板BIOS中设置LVDS的全面指南


2.LVDS为何用于工业主板?

工业主板一般用于使用时间长、导出平稳、效率高的环境,LVDS是满足这些要求的理想选择。一般来说,LVDS具有以下优点:

节能型:和传统TTL信号对比,LVDS能有效降低功耗,这对电力有限的嵌入式系统至关重要。

高抗干扰性:LVDS的差分信号传输技术在电磁干扰强的环境里仍能稳定工作,这对工业设备尤为重要。

适用高像素:LVDS能支持高分辨率的显示导出,适用高清显示和大型屏幕。

3.LVDS在工业主板上的应用场景

LVDS常用于工业主板的下列主要用途:
嵌入式设备:如内嵌式控制系统、智能监控系统等,需要和LCD或LED屏幕联接并输出图象。

自动化设备:如工业机械手、自动化装配线里的显示设备,规定性能平稳、抗干扰。

医疗机械:一些医疗机械务必导出清楚的图象,LVDS插座能提供更高精度稳定性。

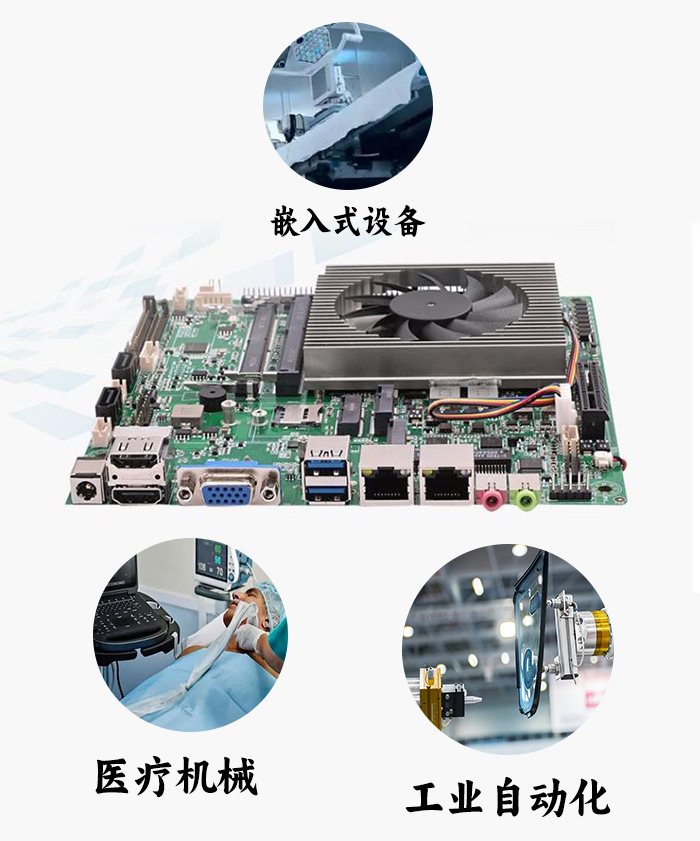

LVDS在工业主板上的应用场景


4.在工业主板BIOS中设置LVDS

LVDS插孔必须用于工业主板,往往需要在主板的BIOS中进行相关设置。不同品牌和型号工业主板BIOS页面可能会有所不同,但基本的设置过程是相似的。我们将详细解释怎样在BIOS中打开和配置LVDS。

5.进到BIOS设置页面页面

运作时必须重启计算机并按住特定键(一般是“”Del“或“F2”)进到BIOS设置页面。进到BIOS界面后,你将见到多个工具栏和设置项,显示接口配置通常位于“高端设置”或“集成外设”页面上。

6.打开LVDS

>在BIOS页面上,寻找和显示有关的设置选项,一般称为“DisplayConfiguration”或“IntegratedPeripherals”。在这个设置页面中,您可以寻找“LVDS“有关选项。在默认情况下,很多工业主板的LVDS插座可能被禁止,你需要把它设置为“Enabled“开启隐私功能。

开启LVDS功能后,你还可能应该选择导出的分辨率和显示方式。根据您的显示全面的必须,选择合适的分辨率设置,以保证图象导出稳定清楚。

7.配置LVDS显示参数

除开开启LVDS功能外,你还需要在BIOS中设置LVDS显示参数。这些参数包含分辨率、先后顺序和颜色深度,具体设备将针对不同的工业主板型号而有所不同。

分辨率设置:依据显示器的适用状况,在BIOS中选择合适的分辨率。一般分辨率适用大部分工业主板,如1024x768、1280x1024、1920x1080等。保证挑选与您的显示系统配对的分辨率,以获得更佳 的显示效果。

时序设置:时序设置在于显示屏与主板间的数据传输速率和信号同步方式。时序设置不当可能造成显示屏不能正常显示或显示效果差。一般来说,您可以选择“自动”方法,让BIOS自动检索和优化时序,或是手动调整具体时序参数。

颜色深度设置:颜色深度伤害显示器显示颜色数量,普遍颜色深度为16、24、32。选择合适的颜色深度能提高显示效果,但也要考虑主板和显示器的硬件支持。

8.BIOS设置设置存放并撤出

完成所有LVDS相关设备后,按“F10”键储存设置并撤出BIOS。计算机将重启,系统会根据您设置参数值运作。假如一切都恰当,你的显示系统会可以通过LVDS插座正常运转,导出清楚平稳的图像。

9.查验显示导出

当操作系统运作时,您可以查验显示导出是否符合预期。假如显示效果不理想,能够重新进入BIOS查验设置,或是试着拆装和更换显示系统进行检验。保证LVDS连接线、显示器和主板接口没有问题,以保证LVDS插口的稳定性。

10.常见问题及解决方案

在配置LVDS时,可能遇到一些常见的难题。以下是一些可能的故障及解决方案:

显示无信号:首先检查LVDS插座正确与否联接,保证电缆不松脱。假如一切正常,尝试重启电脑,进到BIOS,保证LVDS早已开启。

显示分辨率错误:假如显示分辨率不一致,查验BIOS中设置的分辨率是否与显示系统可用的分辨率一致。

图象显示异常:假如图象闪动或不清楚,可能是时序设置不当。试着调节时序参数,或将其设置为“自动”。

最后

在工业主板的BIOS中设置LVDS,不仅提高了显示性能,还能够确保系统在高抗干扰环境下的稳定性和高效运行。把握如何配置LVDS插座,对提升嵌入式设备和机器设备的显示效果具有重要意义。通过本文给予的流程,您可以根据不同工业领域的必须,快速地在BIOS中配置LVDS显示插口。
