工业电脑主板的图解:探索核心硬件的设计与功能

发布时间:2024/11/17   点击量:5105

工业电脑主板概述与设计特点

工业电脑主板作为工业自动化系统、智能制造、物联网设备等核心硬件的基础,承载着系统运行的核心功能。无论是工业控制、数据采集,还是物联网终端的管理,工业电脑主板都在其中起着至关重要的作用。与普通消费级电脑主板相比,工业主板在设计上更注重稳定性、耐用性和扩展性,它们通常会用于更为严苛的工作环境,比如高温、低温、振动、大电流等。

1.工业电脑主板的基本构成

工业电脑主板是整个系统的“心脏”,它将CPU、内存、存储、I/O接口、扩展槽等重要组件集成在一个电路板上。以下是工业主板的几个主要部分:

CPU插槽:与普通电脑主板一样,CPU插槽是主板的核心部分。不同型号的工业主板会根据应用需求选择不同性能的处理器,从低功耗的嵌入式CPU到高性能的X86架构CPU都有。

内存插槽:工业电脑通常要求更高的稳定性和更大的内存带宽。主板上通常配有1至2个DIMM插槽,支持ECC(ErrorCheckingandCorrection)内存,这种内存可以自动纠正单个内存单元发生的错误,极大提高系统的可靠性。

存储接口:常见的工业主板会配备SATA接口,部分高端主板还支持M.2、PCIeNVMeSSD接口,可以满足高速存储需求。部分工业主板还会配备CF、IDE等传统存储接口,满足老旧设备的兼容需求。

I/O接口:I/O接口是工业主板的重要组成部分,广泛应用于工业控制、数据采集、监控等领域。常见的接口包括串口(RS232/RS485)、并口、USB接口、以太网接口等,部分工业主板还会集成CAN总线、DIO(数字输入输出)、GPIO等工业专用接口。

扩展槽:根据工业应用的不同,部分工业主板还会配备PCI、PCIe扩展槽,用户可以通过这些扩展槽添加显卡、网络卡、I/O卡等硬件模块。

电源接口:工业主板一般支持宽电压输入(例如9V至48VDC),能够适应不同电源环境下的工作需求。

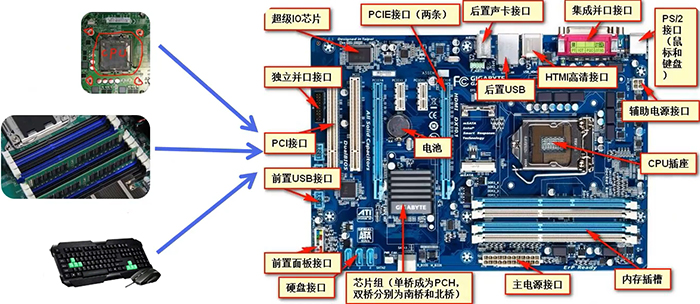

工业电脑主板的图解:探索核心硬件的设计与功能


2.工业主板的设计特点

工业主板与消费类主板相比,设计上有一些明显的特点。工业主板的尺寸往往不以标准化为主,很多工业主板会根据具体应用的需求设计成定制化的形态,因此存在多种不同的尺寸,如ATX、MicroATX、MiniITX等,同时也有一些特殊定制的尺寸。工业主板更注重抗干扰能力和环境适应能力,通常具有较强的抗震、抗磁场干扰和抗静电能力。

在温度控制方面,工业主板普遍具备更广的工作温度范围,一般可以在-20°C到60°C的环境中稳定运行。而对于高端工业应用,一些工业主板的设计温度范围甚至可达到-40°C至85°C。除此之外,工业主板还会具备防尘、防水等功能,适应恶劣的工业环境。

3.工业主板的关键应用领域

由于工业电脑主板的稳定性和耐用性优势,它们被广泛应用于各个领域,包括但不限于以下几个方面:

工业自动化:工业电脑主板常用于PLC控制、机器视觉、自动化生产线等场景。其可靠性和稳定性对于保证生产线的顺畅运行至关重要。

智能制造:工业主板为智能机器人、自动化设备提供了强大的计算和控制能力,是智能制造的核心硬件之一。

物联网(IoT):许多工业主板支持各种传感器接口和通信协议,适用于智能电表、环境监测、远程控制等物联网设备的开发和部署。

交通运输:在交通管理、智能交通系统等领域,工业主板因其高稳定性和长寿命而得到广泛应用。例如,在无人驾驶系统和车载计算机中,工业主板扮演着计算和数据处理的核心角色。

医疗设备:工业主板在医疗设备中的应用也越来越广泛,尤其是在CT、X光、监护仪等高端医疗设备中,它们能够提供高效的计算和数据处理能力,同时满足医疗设备对可靠性的要求。

工业主板的选型与未来发展趋势

4.如何选择合适的工业主板

选择工业主板时,企业需要根据具体的应用需求、环境要求以及预算来进行综合考量。以下是一些在选型过程中需要注意的关键因素:

处理器性能:工业主板的处理器性能直接决定了系统的运算能力。根据应用的不同需求,可以选择低功耗的ARM架构处理器或高性能的x86架构处理器。如果需要进行图像处理、机器学习等高计算量任务,选择支持多核心高频率的CPU会更加适合。

存储需求:存储容量和速度也是工业主板选型的重要考虑因素。如果系统需要处理大量数据,推荐选择支持快速SSD存储的工业主板;如果只是进行简单的数据采集和处理,普通的SATA硬盘即可满足需求。

I/O接口:根据应用场景的不同,选择具备所需接口的工业主板至关重要。比如,在工业自动化中,RS485接口、CAN总线接口是常见的需求;而在物联网设备中,可能更多需要Wi-Fi、蓝牙等无线通信接口。

工作环境:工业环境的恶劣性决定了主板的设计要求,如工作温度范围、抗震性、防尘防水能力等。如果您的设备需要在极端环境下运行,选择符合MIL-STD(军事标准)或IP等级的工业主板尤为重要。

电源设计:工业主板通常需要支持宽电压输入,尤其是在不同电源条件下工作的设备,选择支持宽电压范围的工业主板能确保设备稳定运行。

5.工业主板的未来发展趋势

随着科技的不断进步,工业主板也在不断发展,以下几个趋势值得关注:

小型化与集成化:随着嵌入式计算技术的发展,越来越多的工业应用对小型化、低功耗的要求逐渐提高。未来,更多高性能、高集成度的工业主板将应运而生,能在有限的空间内提供强大的计算能力。

边缘计算:随着工业物联网的兴起,边缘计算成为未来的一个重要发展方向。边缘计算要求设备具备较强的数据处理能力,工业主板将越来越多地集成AI加速模块、GPU等硬件,以满足智能分析和数据处理的需求。

工业4.0与智能制造:在工业4.0的浪潮下,工业主板将支持更多的智能功能,比如自动故障检测、智能调度、实时数据分析等。这要求主板具备更强的处理能力、更高的稳定性和更好的联网能力。

增强的安全性:随着网络攻击的风险增加,工业主板的安全性将成为未来发展的关键。支持硬件级安全加密和可信计算的工业主板,将成为保障工业系统安全运行的必备条件。

工业电脑主板作为工业系统的核心硬件之一,其设计与选型直接影响到整个系统的性能和稳定性。随着科技的发展和行业需求的不断变化,工业主板的功能也在不断拓展。从稳定性、耐用性到高性能、智能化,未来的工业主板将在更多领域展现其独特的优势,为工业自动化、智能制造、物联网等领域提供更加可靠、高效的解决方案。
