工控机主板接口大全图解:深入解析工业计算机的接口种类与应用

发布时间:2024/11/11   点击量:4178

在工业自动化和智能化日益发展的今天,工业计算机(简称工控机)已经成为现代化生产线和各种设备控制系统中不可或缺的核心设备。而工控机主板接口,作为连接硬件与软件的重要纽带,扮演着至关重要的角色。了解和掌握这些接口的种类和功能,对于工程师、开发者及设备维护人员来说,不仅能够帮助他们高效地进行设备设计与调试,还能在面对不同工业场景时,做出更佳 的选择。

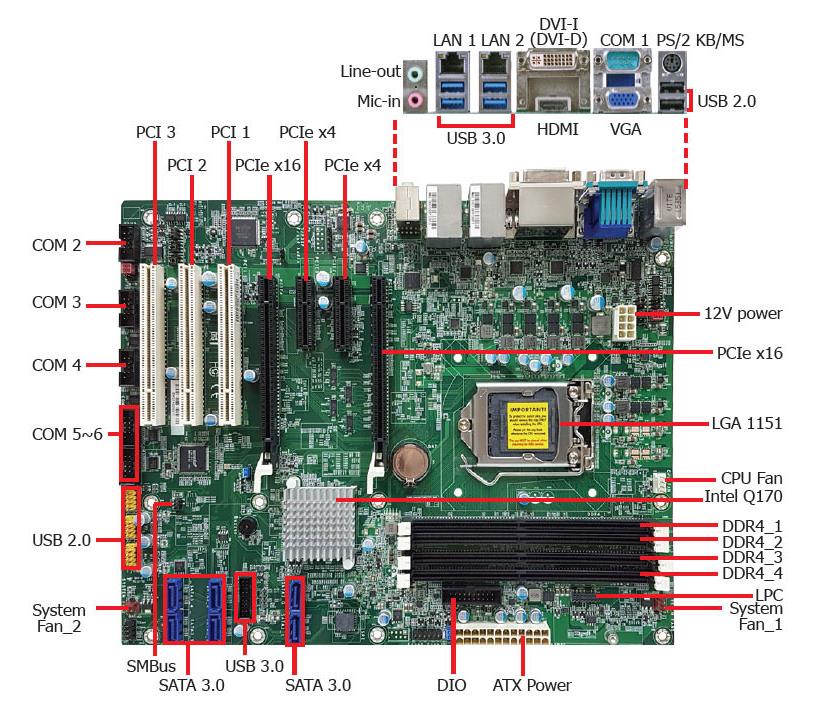

工控机主板接口大全图解

1.常见工控机主板接口类型

工控机主板接口多种多样,根据不同的应用需求和技术发展趋势,可以将其主要接口分为以下几类:

1.1电源接口(PowerSupplyInterface)

电源接口是工控机主板最基础的接口之一,它负责将电力供应到主板及其周边设备。常见的电源接口类型有:

24V直流电源接口:大多数工业应用采用24V直流电源供应,特别是在自动化控制和监控系统中,能够确保工控机在恶劣的环境下稳定运行。

12V直流电源接口:适用于一些小型工业设备或低功耗的工控机系统。

ATX电源接口:尽管ATX电源多用于台式机,但在某些特定的工控系统中,也会使用ATX电源接口,以满足高功耗设备的需求。

1.2串口接口(RS232/RS485)

串口(SerialPort)是工控机常见的接口之一,主要用于与外部设备进行通信。串口接口在工业自动化设备中应用广泛,能够实现设备的远程监控和数据传输。

RS232串口接口:广泛应用于通信设备、测量仪器和其他设备之间的点对点通信。它通常采用DB9或DB25连接器,数据传输速度较低,但在短距离通信中非常可靠。

RS485串口接口:RS485是一种差分信号传输方式,具有较强的抗干扰能力,适用于多点通信,能够支持较长的传输距离。常见的应用场景包括工业自动化控制、数据采集系统等。

1.3网络接口(Ethernet)

随着工业互联网的快速发展,工控机主板上的网络接口变得越来越重要。以太网接口(Ethernet)是连接局域网和广域网的常见接口,支持高速的数据传输,广泛应用于各类监控系统、物联网设备等。

RJ45接口:工控机主板一般提供标准的RJ45以太网接口,支持10/100/1000Mbps的网络连接。通过此接口,工控机可以与其他设备进行数据交换,连接至局域网或云平台。

光纤接口:一些高端工控机主板可能配备光纤以太网接口,用于长距离的高速数据传输,尤其适用于对带宽要求较高的应用场景,如数据中心、远程监控等。

1.4USB接口

USB接口是工控机主板上最常见的接口之一,几乎所有的工业设备和外围设备都可以通过USB接口连接。USB接口具有即插即用的特点,支持热插拔,能够方便地扩展外部设备。

USB2.0接口:支持低速、全速和高速传输,广泛用于连接鼠标、键盘、打印机、存储设备等。

USB3.0接口:相比USB2.0,USB3.0具有更高的传输速度,能够支持更大容量的存储设备和高速数据传输需求。

USBType-C接口:一些高端工控机主板可能配备USBType-C接口,这种接口具有更高的功率传输能力和更快的数据传输速度,逐渐成为工业界的主流接口之一。

1.5VGA/DVI/HDMI视频输出接口

在某些工业应用中,工控机主板需要与显示设备进行连接,用于显示实时数据、图表或监控画面。因此,视频输出接口的设计至关重要。

VGA接口:VGA接口是传统的模拟视频输出接口,常用于连接CRT显示器。尽管如今逐渐被数字视频接口取代,但在一些传统工业设备中,VGA仍然占有一席之地。

DVI接口:DVI接口支持数字视频信号输出,具有比VGA更高的图像分辨率,适用于需要高清显示的工业应用。

HDMI接口:HDMI接口支持高质量的视频和音频输出,适用于高清显示设备和数字化控制场景,尤其在现代工业设备中应用广泛。

1.6PCI/PCIe扩展槽

PCI和PCIe扩展槽是工控机主板上常见的硬件扩展接口,用于安装各种扩展卡,例如网络卡、存储卡、数据采集卡等。PCIe接口是现代工控机中常见的高速扩展接口,具有更高的数据传输带宽。

PCI插槽:虽然现代工控机大多使用PCIe插槽,但在一些老旧设备中,仍然可以看到PCI插槽的身影。PCI插槽用于安装多种扩展卡,支持多种设备接口。

PCIe插槽:PCIe插槽以其高速传输特性,广泛应用于现代工控机中,支持各种高速设备的接入,如图形卡、RAID卡、声卡等。

2.工控机主板接口选择的要点

选择工控机主板时,了解不同接口的功能和适用场景是非常重要的。以下是几个选择工控机主板时应重点关注的要点:

2.1根据应用需求选择接口类型

根据具体的工业应用需求,选择合适的接口至关重要。如果是数据采集与监控系统,RS485和以太网接口可能是 ;如果是需要高清显示的工业控制系统,HDMI或DVI接口则更为适合。

2.2考虑设备兼容性

工控机主板的接口种类应与设备的连接要求兼容,确保不同设备间能够顺畅地进行数据交换。例如,确保主板上的串口与外部传感器、执行器等设备匹配,确保数据传输不受影响。

2.3选择高质量、高稳定性的接口

工控机在恶劣的工业环境中工作,接口的质量和稳定性尤为重要。选择具有抗干扰、抗震动、抗腐蚀等特性的接口,能确保工控机在长时间、高负载的情况下稳定运行。

2.4接口数量与布局

工控机主板上接口的数量和布局也非常重要。在选择时,要根据设备所需的接口数量,确保主板能够提供足够的端口。合理的接口布局可以有效提高维护与接入的便捷性。

工控机主板接口大全图解:深入理解应用场景与未来发展

随着工业自动化、物联网和大数据技术的不断发展,工控机主板的接口种类和功能不断拓展。除了传统的串口、网络接口、USB和扩展槽外,越来越多的新兴接口和技术也开始应用于工控机主板。我们将探讨一些新兴接口以及未来工控机接口的发展趋势。

3.新兴接口及其应用

随着科技的不断进步,越来越多的创新接口和技术进入工控机领域。以下是一些具有前瞻性的接口和应用:

3.1M.2接口

M.2接口是近年来出现的新型扩展接口,主要用于高速存储设备的连接。相比传统的SATA接口,M.2接口具有更高的数据传输速度,特别适合需要大容量数据存储和快速读写的工业应用场景。

M.2接口的优势:更高的数据传输带宽、更小的体积、更低的功耗,适合现代化的嵌入
