研越工控机在环保行业的解决方案
发布时间:2019/10/23   点击量:12884

一、系统概述

随着工业化的推进,环境污染问题也变得越来越突出,像大气污染,水污染,土壤污染等等。研越工控机广泛应用于环境质量检测和污染源监测等领域,包括水、大气环境质量、土壤、固体废弃物、环境噪声以及一些敏感地区的环境监测。

城市环境监测中心是城市应对污染问题所设立的重要职能机构,目前所涉及的领域有:建设项目环境验收监测、污染源委托检测和监督检测、机动车排放气监测、环境质量检测、环境污染事故监测、市内环境监测等等。同时还承担着突发性环境污染事故的预防以及应对。

在关乎市民饮水健康方面的污染源(水质)监测方面,传统的监测方法是定期到待机点进行饮用水的抽样化验,这样效率低下、实时性低、采集分布性不广,对于突发性的污染源无法做有效监测与预防。



二、系统描述
水质污染源监测系统由采样单元、分析单元、数据采集单元、中心分析控制单元几个大部分组成,而各个监测点的数据通过网络汇总到市政环境监测中心站,有效的通过监测中心站对市区的各个污染源进行实时监控。



三、系统要求

满足监测中心ECU单元的工控机必须具备以下条件:

1)在无故障运行和正常通讯的必备前提下,要求性能中等偏上,以满足及时处理数据分析、存储、监控系统正常运行;

2)具备多串口、视频采集卡的拓展功能,以实现基于RS-485的数据采集点的数据上传以及部分采集点的视频监控功能;

3)支持2个1000Mbs自适应传输网卡,同时组监测中心的内网以及数据汇总的外网;

4)支持2TB以上的硬盘容量,能对部分视频监控需求的采集点进行大容量视频数据的存储功能;

5)支持至少12路DI/DO,或通过拓展方式实现通过GPIO对部分水质污染源设置阈值,以满足超过阈值可通过DO进行远端报警或关闭闸门的动作;

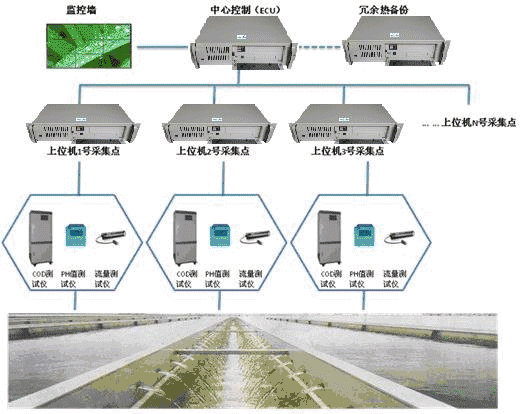

四、系统框图




五、产品清单及优势

1)工控机:IPC-8401

2)工控主板:ATX-Q67V2NA

3)多串口通讯采集卡

4)视频采集卡

5)2TB以上SATA硬盘

6)IO通讯卡


优势:

1)工业级ATX主板,高性能高稳定性,支持Intel最新的IVY Bridge处理器。

2)经典工业机箱设计,可以满足上架式机柜需求。

3)多个PCI接口支持,同时支持一个PCI_Ex16显卡接口。

4)典型设计适用范围广,广泛应用在各类监控产品中。

5)集成了二个10/100/1000Mbps以太网,保证正常通讯。



产品规格:



结构标准: ATX

处理器:支持Intel LGA1155 封装Intel® Core™ Ivy Bridge/Sandy Bridge CPU

系统芯片集:Intel® Q67

系统内存:提供2 条240Pin DDR3 内存插槽, 本主板支持更大 内存容量16GB

在板视频:支持DVI、VGA、HDMI显示,支持单独显示、双显复制、双显扩展输出;

在板LAN: 提供2个10/100/1000Mbps网络接口,LAN1可支持网络唤醒、网络启动和AMT8.0功能。

在板音频:采用HDA标准,支持MIC-IN/LINE-IN/LINE-OUT SPDIF(可选)、5.1 声道(可选)或双通道功放功能(可选,单通道功率2W)。

存储控制器:提供1个TPM接口、4个SATA 2.0接口、2个SATA3.0接口,支持热插拔功能

多I/O接口:提供 12个USB 2.0接口、1个PS/2键盘鼠标接口、1个16路数字I/O接口,提供10个串口,其中 COM2支持RS-232/RS-422/RS-485模式选择;

看门狗定时器: 1-255秒或分,255级,看门狗超时中断或复位系统

扩展总线:提供4个32位PCI插槽,1个PCIe X16插槽,1个PCIe X4插槽 ,1个PCIe X1插槽

电源:ATX电源

工作温度: -5°C- 60°C

相对湿度: 10% - 95%,非凝结

外形尺寸:305mm(长)×224mm(宽)



六、结论

由于当代中国产业结构的现状,工业依然占据着国民经济的主导地位,而相关的工业城市的环境治理工作成为了政府工程的一项重要环节,研祥立足本土,志在推动社会主义特色的现代化建设中扮演重要角色,紧贴国情,为政府工程的实施提供完整的解决方案,实现先进科技力量本土化,配套设施信息化。
